GW10X-12隔離開關
產品概述
底座采用優質的304不銹鋼和熱浸鋅防腐工藝處理的高強度鋼板，確保了可靠的操作和防腐屬性；采用方形馬車螺栓配合底板上的方孔，便于實際安裝。
產品或解決方案
咨詢電話：0577-61899555/0577-61899588
附件及線夾
產品概述
GW10x系列戶外高壓交流雙絕緣子隔離開關為單相鉤棒不帶負荷操作型開關。用于交流50Hz或60Hz，額定電流630A、1000A或1250A，額定電壓15kA及以下的架空線路中，主要與斷路器或負荷開關配合使用，為其提供可見斷口，提高設備操作及維修的安全性。在無負荷的情況下采用帶電操作桿進行分合操作。
GW10x系列柱上單相隔離開關是單相的鉤棒操作型開關，用于12kV架空線的隔離，廣泛與斷路器或負荷開關配合使用并為線路提供安全的可見斷口。此開關可以在無負荷的情況下進行開合操作。
型號說明

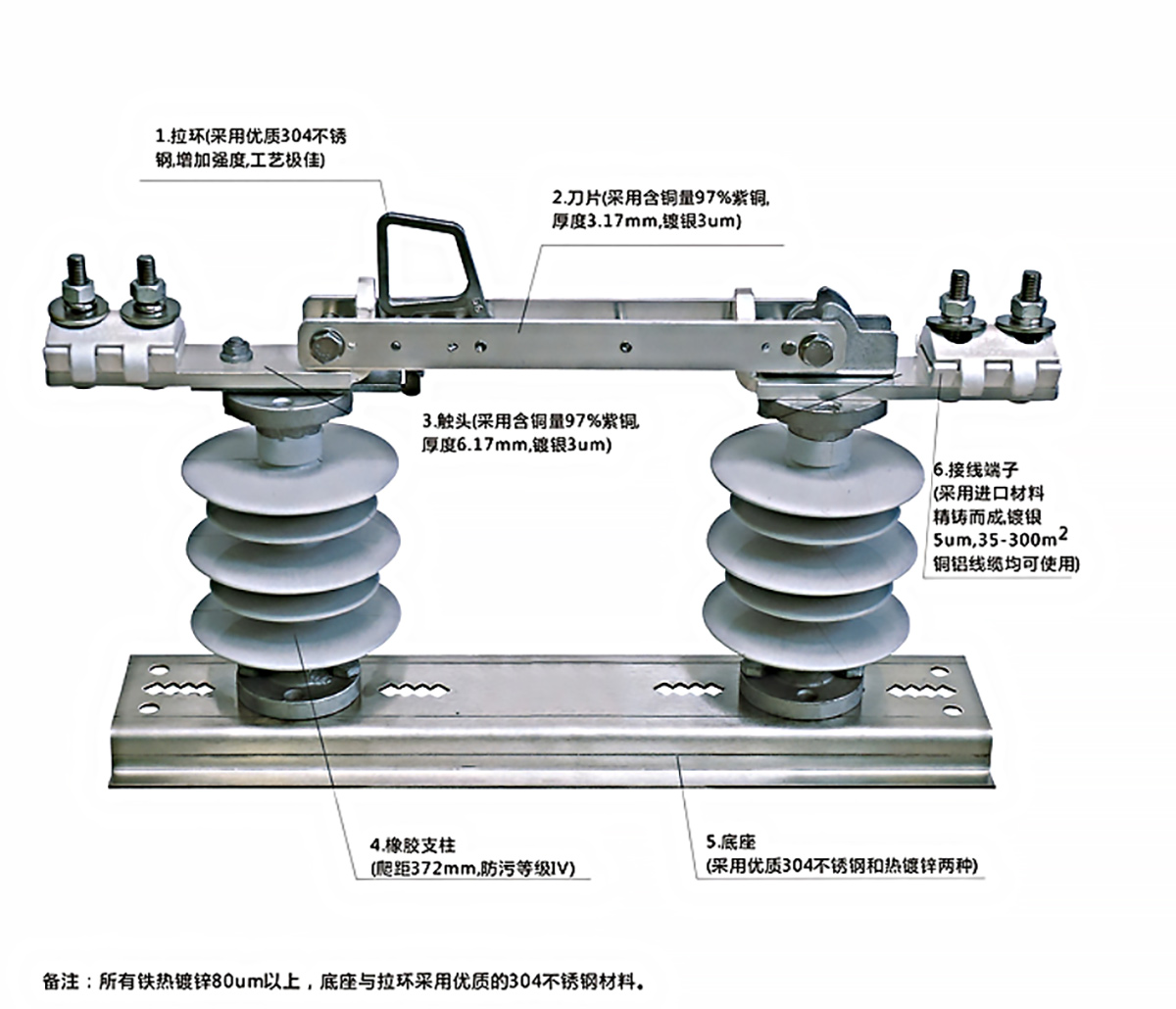

產品特點
底座采用優質的304不銹鋼和熱浸鋅防腐工藝處理的高強度鋼板，確保了可靠的操作和防腐屬性；采用方形馬車螺栓配合底板上的方孔，便于實際安裝。
支柱絕緣子
采用高強度硅橡膠絕緣子，絕緣性能好安裝時輕巧而省時省力，同時具備良好的疏水性能。大爬距的設計使產品達到了IV級污穢等級。
采用國外進口高性能戶外環氧樹脂注射而成型耐腐蝕和戶外抗紫外線老化的能力，疏水性能、絕緣性能強、工藝極佳、爬電距離398mm級污穢等級lV。
主回路設計
采用對稱的雙靜觸頭設計，使產品擁有雙回路導通，同時堅固旋轉部分處于非主導電回路位置，在正常運行情況上確保了較低的溫升（溫升試驗電流為1：1倍的額定電流）。主要導電回路的元器件均采用鍍銀工藝處理，有效地增強了該隔離開關的導電性能。
接線端子
采用進口材料精鑄而成，表面鍍錫3um，配套優質304不銹鋼標準件，適合35-300m2銅鋁線纜均可使用獨特的原材料及工藝解決了銅鋁腐蝕的問題。雙孔設計大小和間距都符合國內用戶的使用。
刀間限位裝置
可增強刀闡操作時候的穩定性，且有90°或160°兩種限位方式。默認出廠方式為160°限位（如上圖所示）若需要90°限位或無需限位可自行調整，具體操作請參考產品使用說明書。拉環與轉動鎖銷的杠桿設計，易于分閘操作與提高破冰能力。
?
