ZW32-12/M系列 智能高壓永磁真空斷路器
產品概述

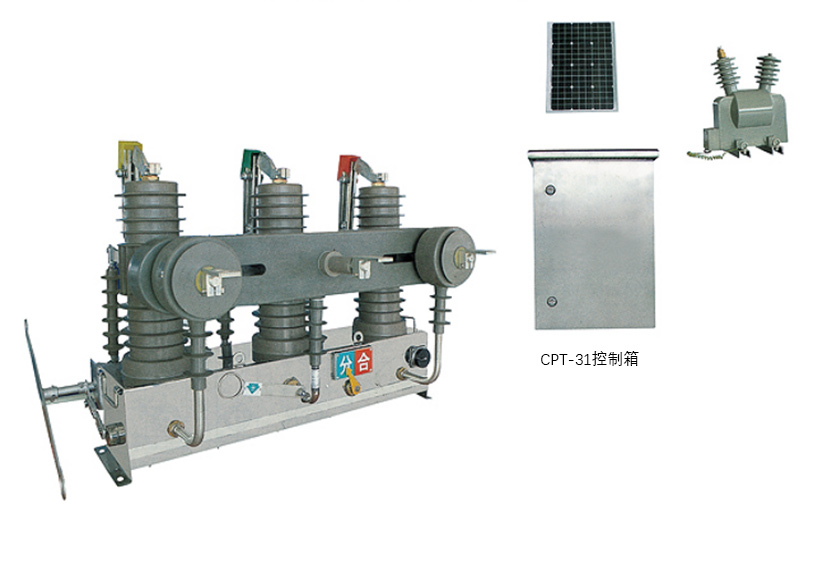

ZW32-12/M型智能高壓永磁真空斷路器為三相交流50Hz，額定電壓為12kV的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于城市和農村電網中作保護和控制之用，更適用于頻繁操作的場所。
產品或解決方案
咨詢電話：0577-61899555/0577-61899588
產品概述
ZW32-12/M型智能高壓永磁真空斷路器為三相交流50Hz，額定電壓為12kV的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于城市和農村電網中作保護和控制之用，更適用于頻繁操作的場所。本斷路器采用永磁機構進行操作，由于永磁操作機構由永磁體提供保持力，使開關保持在分合閘位置，共機械零件數量少、機械傳動鏈短，從而大大提高了開關的可靠性和機械壽命。
外形及安裝尺寸
?
使用環境條件
1、周圍空氣溫度：上限+40℃，下限-30℃；? ? ? ? 2、海拔：≤1000m（若海拔增高，應與制造商協商）；
3、風壓：不超過700Pa（相當于風速34m/s）；? ? 4、地震烈度：不超過8度；
5、污穢等級：IV級：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 6、相對濕度：日平均不大于95%，月平均不大于90%；
7、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。
?
型號及含義
斷路器技術參數
控制器的保護工作原理及處理方式
7.1單相接地故障動作原理
7.1.1中性點不接地或中性點經消弧線圈接地系統
線路正常時，變電站出線開關和分界斷路器均處于合閘狀態，一旦用戶界內發生單相接地故障，分界斷路器內置的零序互感器檢測到的零序電流接近于全網的零序電流，超過事先整定的參數，經延時，判斷為界內永久性單相接地故障，分界斷路器自動分閘，將故障區隔離開。
使用手機短信通信的，還會上報事幫信息。其它相鄰用戶和主經路的單相接地故障剛屬于界外故障，該斷路器零序電流互感器檢測到的零序電流遠小于整定值，斷路器不動作。
7.1.2中性點經小電阻接地系統中，變電站雖有零序保護，但中要是該用戶界內發生單相接地故障，該用戶的分界斷與變電站保護依靠動作時限配合，分界斷路器先于變電站開關動作，從而切斷了單相接地故障，保證其它用戶安全用電。
界內、界處單相接地故障判定和處理，見圖10.
7.2單相故障處理
